一、概述

  空气动力设备吸入含有灰尘的空气之后，将造成设备的磨损，吸入的灰尘会在风机叶片表面上结垢，造成设备中转子的动平衡失衡精度下降，使其工作寿命大大减短，灰尘中的有害化学成分会使设备生锈、腐蚀。因而，空气动力设备必须要配高精度空气过滤器。

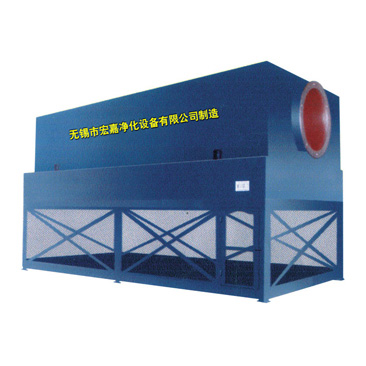

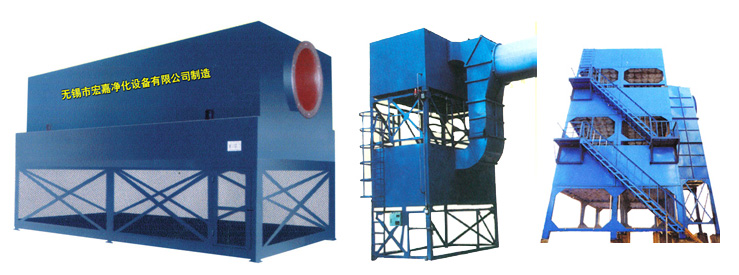

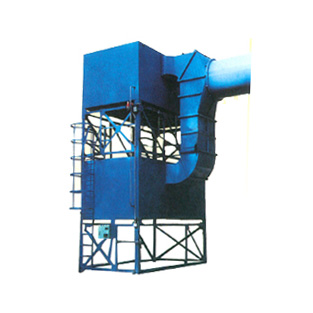

  ZKL系列自洁式空气过滤器是在国内外同类空气压缩机等进气要求加以改进完善的，目前产品性能完全满足了工业燃机高炉鼓风空气压缩机等进气要求。

二、应用范围

  1、各行业各种类型的空压站，小容量压缩机可多台合用，大容量一台配一台使用。

  2、制氧站的原料空压机。

  3、钢铁厂的高炉鼓风机。

  4、各种容量的燃气轮机。

  5、需较长时间运转的柴油机。

  6、化纤纺织工业的空调送风系统。

  7、对空气含尘量要求较高的集中空调系统。

  8、化工行业溶液的污染及防治。（配套使用）

三、产品优特点

  1、本产品可根据用户要求在底部加集尘箱、防尘网、用水冲洗除尘法解决二次污染。

  2、本设备由智能分配器控制，自洁方式有三种，即（1）定时；（2）压差；（3）手动。

  3、本设备可实现空气过滤元件的自动清洁，使设备照常运行，而不影响其他过滤元件正常工作。

  4、可在相对湿度100%的条件下正常工作。

  5、过滤面积大，流速低，阻损小，并有液晶显示阻损。

  6、过滤元件使用寿命长。在一般环境条件下，过滤元件更换周期可达2年左右。

  7、自动化程度高，主要元器件采用进口件，可实现无人操作。

  8、反吹耗气量少，一般为0.1～0.3m3/min(吸入状态)；压力为0.4～0.6Mpa。

  9、设备重量轻，是布袋式同容量的1/3-1/2。

  10、设计合理，实现无弯管设计，高层积木式组合型，安装方便，快捷。

  11、对本产品有特殊要求，本公司可根据客户要求进行非标设计，满足客户需要。

四、结构及工作原理

1、结构原理图：
1、一级粗过滤箱  11、反吹气喷咀
2、高效过滤筒   12、脉冲电磁阀
3、密封垫圈    13、油水分离器
4、文氏管     14、编程控制器（PLC)
5、净气管     15、控制仪
6、集气口     16、压缩空气入口
7、净气出口管   17、电源插头
8、负压探头     A、红线为电路线
9、负压差控制仪   B、绿线为过滤过程
10、负压差报警器   C、黄线为自洁过程

2、过滤过程：

  含尘空气经空气压缩机吸气作用，从一级粗过滤箱①吸入，经过高效过滤筒②，由于重力惯性、扩散、接触阻留等综合作用，尘埃被吸附在高效过滤筒上，洁净空气通过密封垫圈③进入文氏管④，到净气室⑤汇合到集气口⑥，再从净气出口管⑦被空压机吸入。

3、自洁过程：

  含尘空气气经过滤后，尘埃被吸附在高效过滤筒上，由PLC按设定时间顺序进行反吹自洁过程，当阻损值超过600帕时，由PLC按差压顺序控制反吹自洁过程（反吹时间为0.1-0.2秒）。其它高效过滤筒照常工作，尘埃被反吹自洁下来。

五、技术参数表

注：1、建议客户按风机的标立×1.8~2.0进行选型，或与本公司工程师协商选型。

  2、可以根据客户要求制造任何过滤空气量的ZKL系列。
