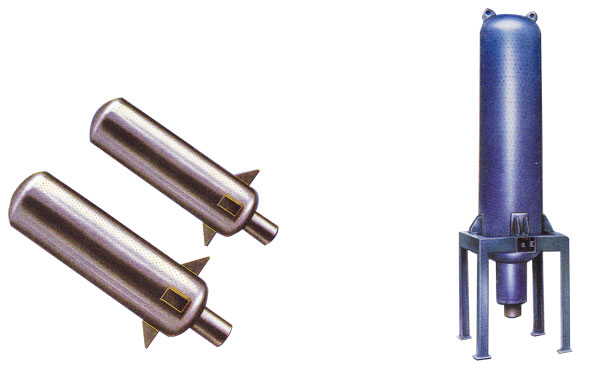

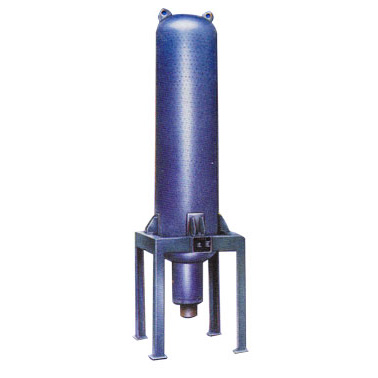

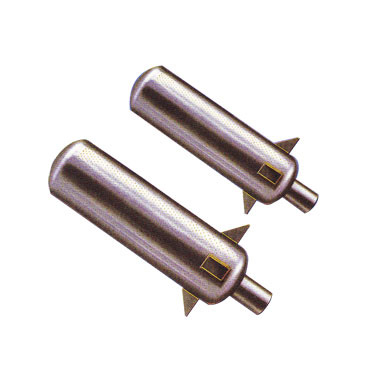

ZX系列蒸汽消声器
小孔消声器具有结构简单、重量轻、体积小、消声量大的优点，且能单独固定，吸收排气管道的垂直热位移和水平热位移，使排气管道不因消声器的安装而受到额外的荷载，保证排器管道在热能工作下的安全性。
产品详情
结构型式：本系列消声器是利用大孔节流降压小孔喷注两种消声机理，采用多级减压逐级减压的形式。
适用范围：该系列消声器适用于锅炉排气放空消声，也可以用于其它气体，空气过热蒸汽氮气，氧气以及空压机，鼓风机等的气体的排放消声。
| 序号 | 项目\规格 | ZX-2 | ZX-3 | ZX-5 | ZX-10 | ZX-15 | ZX-20 | ZX-30 | ZX-40 | ZX-15 | ZX-20 | ZX-5 | ZX-10 | ZX-10 | ZX-20 | ZX-30 | ZX-40 | ZX-60 | ZX-80 | ZX-110 | |
| 1 |
排气量t /小时 |
2 | 3 | 5 | 10 | 15 | 20 | 30 | 40 | 15 | 20 | 5 | 10 | 10 | 20 | 30 | 40 | 60 | 80 | 110 | |
| 2 |
压力 /mPa |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 1.0 | 1.0 | 1.27 | 1.27 | 3.83 | 3.83 | 3.83 | 3.83 | 3.83 | 3.83 | 3.83 | |
| 3 |
温度 /℃ |
150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 250 | 250 | 300 | 320 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | |
| 4 | 外形尺寸 |
直径 φ |
360 | 360 | 526 | 600 | 700 | 720 | 750 | 800 | 630 | 700 | 473 | 606 | 606 | 750 | 800 | 900 | 900 | 1000 | 1100 |
| 5 |
高 m |
1000 | 1000 | 1000 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1400 | 1000 | 1100 | 1100 | 1100 | 1500 | 2000 | 2000 | 2000 | 2000 | |
| 6 |
接管 φ |
57 ×3 |
76 ×3.5 |
133 ×4.5 |
219 ×6 |
273 ×6 |
273 ×6 |
325 ×8 |
325 ×8 |
159 ×5 |
219 ×6 |
89 ×3.5 |
133 ×5 |
57 ×5 |
108 ×7 |
219 ×7 |
133 ×8 |
159 ×8 |
194 ×8 |
21.9 ×8 |
|
主要用于治理
1、各种参数的发电锅炉、工业锅炉的过热器、再热器启动分离器和安全阀的排汽噪声。
2、化工、冶金、交通、运输等工业部门的压力罐、喷射器、化学反应器等设备和容器的工艺气体的排放或放空噪声。
3、各工业部门和科研单位管道的冲管噪声
