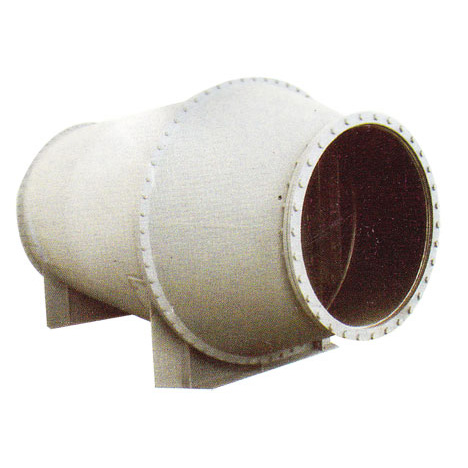

LTX高中压离心通风消声器
阻性消声器是各类消声器中形式多、应用广的一种消声器,阻性消声器具有较宽的消声频率范围,在中、高频段消声尤为显著。阻性消声器的消声性能主要取决于消声器的结构形式,吸声材料的吸声特性,通过消声器的气流速度及消声器的有效长度。
产品详情
结构形式:本系列消声器是利用气流管道内的不同结构形式的多孔或片式吸声结构(常称阻性式)吸收声能,降低噪声的消声器。
序号 | 项目\规格 |
LTX 300 |
LTX 400 |
LTX 500 |
LTX 600 |
LTX 720 |
LTX 800 |
LTX 1000 |
LTX 1200 |
LTX 1400 |
LTX 1600 |
LTX 1800 |
LTX 2000 |
LTX 2400 |
|
1 |
处理流量 Nm3/mm |
300 | 400 | 500 | 600 | 720 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2400 | |
2 |
设计压力 mPa |
≤0.6 |
|
|
|
|
|
|
|
|
|
|
|
||
3 |
设计温度 ℃ |
≤200 |
|
|
|
|
|
|
|
|
|
|
|
||
4 |
消声音 dB(A) |
≥30 |
|
|
|
|
|
|
|
|
|
|
|
||
5 | 法兰标准 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6 |
出口管径 DN |
500 | 600 | 700 | 750 | 800 | 900 | 1000 | 1200 |
800 ×1600 |
1500 ×1400 |
1800 ×1000 |
1800 ×1000 |
1500 ×1500 |
|
7 |
外形尺寸 mm |
长 | 2000 | 2200 | 2500 | 2500 | 2600 | 2600 | 2600 | 2800 | 3000 | 3000 | 3000 | 3200 | 3200 |
8 | 宽 | 1260 | 1260 | 1260 | 1260 | 1260 | 1260 | 1510 | 1510 | 2200 | 2200 | 2200 | 2200 | 2200 | |
9 | 高 | 600 | 750 | 800 | 800 | 1260 | 1260 | 1260 | 1510 | 1260 | 1510 | 1510 | 1800 | 2000 | |
10 | 重量T |
|
450 | 650 | 1150 | 1150 | 2000 | 2100 | 2250 | 2400 | 2700 | 3300 | 3300 | 3750 | 4100 |
