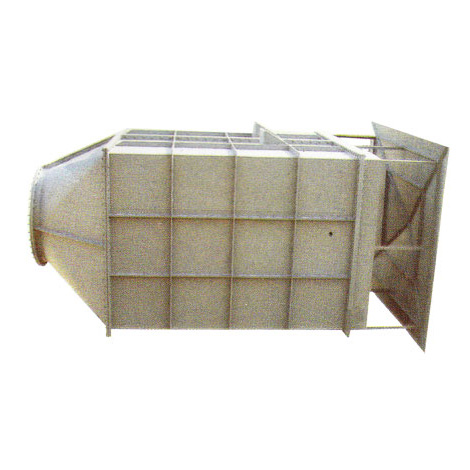

结构形式：高炉冷风、放风阀消声器系阻抗复合型结构，由阻性段和喷注段组成。
应用范围：主要用于控制高炉放风阀和高炉鼓风机放风阀放散气体产生的动力性噪声，压力损失≤10kPa。
| 序号 |
项目 \规格 |
GFX 600 |
GFX 800 |
GFX 1000 |
GFX 1200 |
GFX 1400 |
GFX 1600 |
GFX 1800 |
GFX 2000 |
GFX 2400 |
GFX 2800 |
GFX 3200 |
GFX 3600 |
GFX 4000 |
GFX 4500 |
GFX 5000 |
GFX 5500 |
GFX 6000 |
GFX 6600 |
GFX 7200 |
GFX 8000 |
| 1 |
处理 流量 Nm3/min |
600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2400 | 2800 | 3200 | 3600 | 4000 | 4500 | 5000 | 5500 | 6000 | 6600 | 7200 | 8000 |
| 2 |
设计 压力 MPa |
|
|
≤0.6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
| 3 |
设计温度 ℃ |
|
|
≤150 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
| 4 |
消声量 dB（A） |
|
|
≥30 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
| 5 | 法兰标准 |
|
|
TB8194 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
| 6 |
出口 管径 DN |
300 | 350 | 400 | 450 | 450 | 500 | 500 | 600 | 600 | 700 | 700 | 800 | 800 | 900 | 900 | 900 | 1000 | 1000 | 1100 | 1100 |
| 7 |
筒体外 直径 φ |
952 | 1160 | 1212 | 1312 | 1412 | 1512 | 1612 | 1812 | 1916 | 2116 | 2216 | 2416 | 2520 | 2550 | 2720 | 2820 | 3000 | 3120 | 3320 | 3520 |
| 8 |
设备 总高 mm |
1800 | 2100 | 2200 | 2300 | 2400 | 2500 | 2600 | 2600 | 2600 | 3000 | 3500 | 3500 | 4000 | 4200 | 4500 | 4800 | 5000 | 5000 | 5200 | 5500 |
| 9 |
重量 公斤 |
840 | 1100 | 1260 | 1450 | 1700 | 1900 | 2600 | 3000 | 3500 | 3750 | 4700 | 6000 | 6700 | 7400 | 8400 | 9300 | 10500 | 11700 | 13700 | 1500 |
