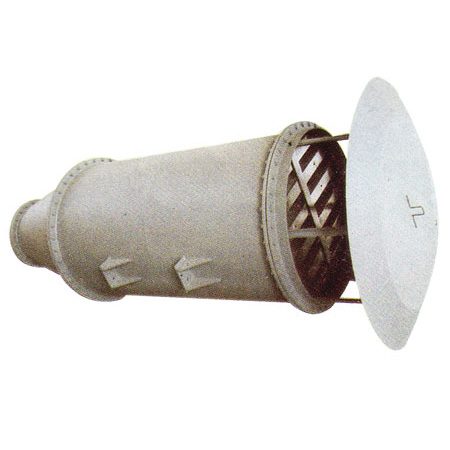

KFX压缩空气进排消声过滤器
本公司生产的消声器，采用扩容器减压、小孔喷注、阻性吸声等原理以消除各类空压机和鼓风机的排气噪音。消声器在设计过程中，在扩容减压的过程中采取两级小孔喷注的方式，的小孔比第二级的小孔大一倍，这样可使得空气在接近音速的情况下，被减压成大气压，然后进入装有超细玻璃棉的通道，进行阻性消声。消声量可达30dB（A）以上，压力损失为≤15kPa。
产品详情
一、技术特点说明
1、该消声器属于复合结构，利用节流、扩容、小孔喷注以及超细玻璃棉吸声等原理，以消除各种空压机或鼓风机的进排气噪音，消声量30dB（A）以上。
2、采用二级小孔喷注，由鼓风机进排气压力分二级降至大气压。合理的开孔率和孔板面积，确保良好的消声效果。
该消声器在入口处加装20目不锈钢防尘丝网，内部结构为片式或挂式，通道外形不变，可用于风机或空压机入口过滤消声。
| 序号 | 项目\规格 |
KFX /10 |
KFX /20 |
KFX /40 |
KFX /80 |
KFX /100 |
KFX /120 |
KFX /150 |
KFX /200 |
KFX /300 |
KFX /350 |
KFX /400 |
KFX /500 |
KFX /550 |
| 1 |
处理流量 Nm3/min |
10 | 20 | 40 | 80 | 100 | 120 | 150 | 200 | 300 | 350 | 400 | 500 | 550 |
| 2 |
设计压力 Mpa |
1.0 | ||||||||||||
| 3 |
设计温度 ℃ |
≤150 | ||||||||||||
| 4 |
消声量 dB（A） |
≤25 | ||||||||||||
| 5 | 法兰标准 | JB/T81-94 | ||||||||||||
| 6 |
出口管径 DN |
32 | 50 | 65 | 100 | 100 | 125 | 125 | 150 | 175 | 200 | 200 | 250 | 250 |
| 7 |
筒体外直径 φ |
168 | 273 | 325 | 426 | 462 | 512 | 562 | 612 | 762 | 862 | 916 | 1016 | 1116 |
| 8 |
设备总高 mm |
370 | 450 | 550 | 750 | 800 | 850 | 960 | 1100 | 1320 | 1400 | 1500 | 1600 | 1700 |
| 9 |
重量 公斤 |
21 | 36 | 62 | 109 | 127 | 160 | 194 | 280 | 435 | 555 | 645 | 850 | 1000 |
