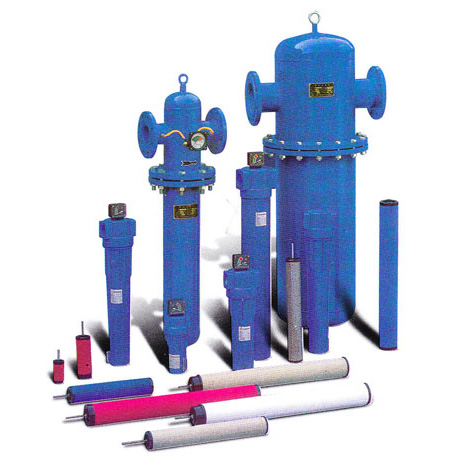

ZL压缩空气系列精密过滤器
本公司生产的压缩空气精密过滤器，按过滤精度分为C级、T级、A级和H级四个等级。
压缩空气进入过滤器内，通过滤芯的过滤、拦截.惯性、扩散、重力等作用，有效地去除了 压缩空气中含有的水份、尘粒、油雾等杂质，从而使压缩空气洁净干燥，使气动设备可靠性提高。
产品详情
技术参数
工作压力：标准0.7Mpa ，空气进出口管径与相应干燥机空气进出口管径一致。
排水器：依据实际需要选择机械自动或电动排水。
FC级主管路油水分离器过滤精度：含尘量≤3μm、含油量≤5ppm
FT级主管路除尘过滤器过滤精度：含尘量≤lμm、含油量≤1ppm
FA级髙效除油过滤器过滤精度：含尘量≤0.01 μm、含油量≤0.01ppm
FH级油蒸汽过滤器过滤精度：含尘量≤0.01 μm、含油量≤0.003ppm
特别提示:在额定工况条件下，滤芯寿命:C、T、A级8000h，H 级2000h
压力校正系数
| 压力（MPa） | 校正系数 | 压力（MPa） | 校正系数 |
| 0.2 | 0.53 | 1.1 | 1.25 |
| 0.3 | 0.65 | 1.3 | 1.36 |
| 0.5 | 0.85 | 1.5 | 1.46 |
| 0.7 | 1.0 | 1.7 | 1.56 |
| 0.9 | 1.13 | 2.0 | 1.7 |
| 型号 | 名称 | 性能 | 应用范围 | ||
| 过滤精度 | 除水率 | 除油雾率 | |||
| FC系列 | 离心式油水分离器 | 3μm | 99% | 40% |
后部冷却器的分离器， 冷冻式干燥机的分离器， 主管路前置过滤器。 |
| FT系列 | 主管路过滤器 | 1μm | 100% | 70% |
气动工具前置过滤器， 精密过滤器前置过滤器， 吸附式干燥器前、后置过滤器， 空气系统主管路过滤器。 |
| FA系列 | 微油雾过滤器 | 0.01μm | 100% | 99.999% |
满足精密仪器、喷漆、 仪器和药物包装及电子工业的需要。 |
| FH系列 | 活性碳吸附过滤器 | 0.01μm | 残油率：0.003ppm |
仪器、医院及药物工厂， 潜水保护用气，高效除油器的后置过滤器， 吸附件除油过滤器不能除去的油蒸汽。 |
|
| 规格型号 |
|
|
|
处理量m3/min | 滤芯 | 外型尺寸 | 接口尺寸 | 外型图 | |
| FC | FT | FA | FH | 支数 | A | B |
|
||
| 1 | 1 | 1 | 1 | 1.5 | 1 | 100 | 250 | G 1/2" | |
| 2 | 2 | 2 | 2 | 2.2 | 1 | 100 | 330 | 1" | |
| 3 | 3 | 3 | 3 | 3.6 | 1 | 100 | 330 | G1 1/2" | |
| 4 | 4 | 4 | 4 | 4.8 | 1 | 130 | 400 | D1 1/2" | |
| 6 | 6 | 6 | 6 | 6.5 | 1 | 130 | 560 | 1 1/2" 2 1/2" | |
| 8 | 8 | 8 | 8 | 8.5 | 1 | 130 | 735 | G2" | |
| 12 | 12 | 12 | 12 | 13 | 1 | 320 | 800 | DN65 | |
| 15 | 15 | 15 | 15 | 17 | 1 | 320 | 800 | DN80 | |
| 20 | 20 | 20 | 20 | 22 | 1 | 320 | 800 | DN80 | |
| 25 | 25 | 25 | 25 | 27 | 2 | 460 | 825 | DN100 | |
| 30 | 30 | 30 | 30 | 32 | 2 | 460 | 825 | DN100 | |
| 40 | 40 | 40 | 40 | 44 | 2 | 460 | 825 | DN125 | |
| 50 | 50 | 50 | 50 | 56 | 3 | 515 | 825 | DN125 | |
| 60 | 60 | 60 | 60 | 65 | 3 | 565 | 850 | DN125 | |
| 80 | 80 | 80 | 80 | 87 | 4 | 600 | 890 | DN150 | |
| 100 | 100 | 100 | 100 | 110 | 5 | 625 | 950 | DN150 | |
| 150 | 150 | 150 | 150 | 150 | 7 | 662 | 990 | DN200 | |
| 200 | 200 | 200 | 200 | 200 | 10 | 712 | 1150 | DN200 | |
本系列过滤器采用进口国产化滤芯,具有高效率除水、除油、除尘功能，且寿命长,压降。
注：1、本系列过滤器可选用附件：压差表，自动排水器。
2、大型机、高压机、特殊气体接受订货。
